    Hur man läser Milliamps med en digital meter

    Du använder digitala multimetrar för att ta reda på strömmen, spänningen och motståndet i en elektrisk krets, och de är en måste-ha enheter för alla som kommer in i elektronik. Strömmätningen mäts i ampere, och en tusendel av en förstärkare kallas en milliamp. Multimetrar kan fungera som ammetrar (mätare av ström), och du kan använda mätaren för att läsa antalet milliampar som strömmar genom en krets. Denna process kräver vanligtvis anslutning av proberna till lämpliga portar, brytning av kretsen så att strömmen kan strömma till multimetern, välja en lämplig inställning på mätaren och sedan ansluta sonderna till kretsen.

    TL; DR (För långt; läste inte)

    Anslut den svarta uttaget till multimetroporten märkt "COM", anslut den röda till porten med antingen "A" eller "mA" på den och välj sedan en lämplig maximal ström på huvudratten. Stäng av kretsen du tänker mäta, ta en paus i den och rör sedan sondarna till ledningarna eller komponenterna på båda sidor om brottet. Slå nu på strömmen igen för att läsa antalet milliampor som går igenom kretsen.
    Vad är en digital multimeter?

    En multimeter mäter en elektronisk nyckelkänsla: spänning, ström och motstånd. Två punkter på olika platser på en krets har en skillnad i elektrisk potential mellan dem, vilket beskrivs som spänningsskillnaden eller bara spänningen mellan punkterna. Spänningen "skjuter" strömmen runt kretsen, och strömmen beskriver strömmen av el runt kretsen. Så en högre ström innebär att mer el flyter förbi en given punkt per sekund, på samma sätt som en högre ström av vatten betyder att mer vatten passerar en punkt varje sekund. Motståndet beskriver hur svårt det är för ström att flöda genom kretsen. För samma spänning betyder ett högre motstånd mindre strömflöde.

    Multimetrar använder förhållandet mellan dessa mängder som beskrivs i Ohms lag för att mäta dem för alla kretsar. Namnet “multimeter” hänvisar till flera funktioner för samma enhet. Voltmetrar, ammetrar och ohmmetrar är enfunktionsenheter för att mäta spänning, ström respektive motstånd. Analoga multimetrar finns men är svårare att använda än de vanligare digitala enheterna, som vanligtvis har tydliga skärmar. Du använder två sonder för att mäta delar av kretsen, portar för att införa sonderna, och vanligtvis en knapp eller ett urval av knappar för att välja läge.
    SI Prefixes and Units

    Multimeters return a result in SI (de vanliga vetenskapliga) enheterna för spänning, ström och motstånd, som är volt (V), ampere (A) respektive ohm (Ω). Detta ger dig det mesta av den information du behöver för att tolka läsningen, men multimetrar använder också standardprefix för viktiga fraktioner och multiplar av dessa mängder.

    Prefixet "mikro" betyder en miljonste och har symbolen μ. Detta betyder att 400 μV är 400 miljoner av en volt eller 400 mikrovolt.

    Prefixet "milli" avser en tusendel och har symbolen m. Så 35 mA är 35 milliamp eller 35 tusendelar av en amp.

    “Kilo” hänvisar till tusentals och har symbolen k. Så 50 kΩ är 50 tusen ohm eller 50 kilohm.

    Prefixet "mega" betyder miljoner, och forskare använder ett kapital M för detta. Så 1 MΩ är 1 megaohm eller 1 miljon ohm.
    Läs Milliamps med en digital multimeter

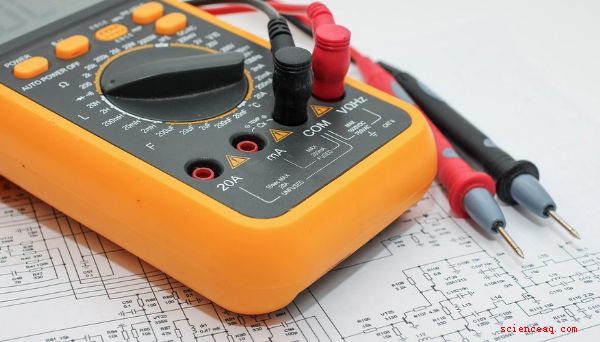

    Processen för läsning av ström på en digital multimeter beror på din specifika multimeter, men den liknar på de flesta enheter. Sätt på mätaren och sätt in sondarna på lämpliga platser. Jacket från den svarta ledningen går in i porten märkt "COM", och den röda uttaget går in i lämplig port för den strömnivå du förväntar dig. Många multimetrar har en mA (milliamp) -port, som i vissa fall kombineras med spännings- och ohm-porten, och även har en 10 A- eller 20 A-port för högre ström. Om du läser en låg ström i milliampor - under antalet milliampar som anges bredvid porten, ofta 200 mA - sätt in den röda ledningen i porten märkt “mA.”

    Använd huvudväljaren för att specificera att du mäter en ström och väljer en lämplig inställning. Inställningarna ger dig ett maximalt antal strömmar du förväntar dig, men det är bäst att välja ett som är för högt i början - till exempel 10 A - och sedan minska det efter behov för ett mer exakt resultat.

    Stäng av kretsen du mäter och gör en paus i den vid en lämplig punkt. Du måste bryta kretsen så att all ström går till mätaren. Tryck på sonderna till de två punkterna där du har brutit kretsen och slå på kretsen igen. Strömmen flyter genom multimetern, som visar strömmen. Se till att strömmen är inom det förväntade området mA och sänk sedan inställningen för din multimeter till näst högsta alternativet - för en 0,05 A eller 50 mA ström, välj 200 mA - för att få en exakt avläsning i milliamp.
