  • Hur man kalibrerar ditt oscilloskop

    Om du ska använda ett oscilloskop, måste du veta hur man kalibrerar det. Följ bara dessa enkla steg ...

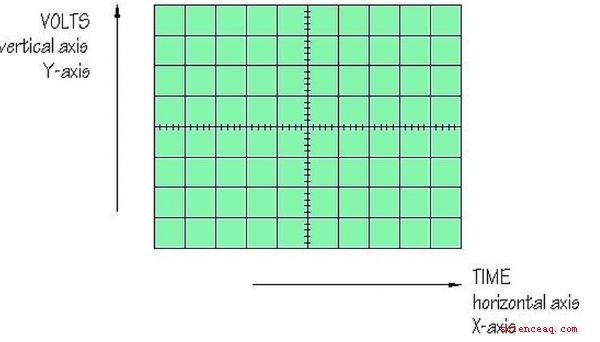

    Oscilloskop har en x-axel och en y-axel. X-axeln är horisontell och representerar tid i sekunder (s). Y-axeln är vertikal och representerar spänning i volt (v).

    Först ställer du in alla knappar och växlar till sina normala positioner. Det betyder att alla tryckknappsbrytare ska vara i utläge, alla glidkontakter i uppläget, alla roterande rattar är centrerade och TIME /DIV och VOLTS /DIV och HOLD OFF är i kalibrerad position (CAL).

    Ställ in VOLTS /DIV till 1V /DIV.

    Ställ in TIME /DIV-kontrollen till 2s /DIV

    Slå på strömmen. Nu ska du se spåret flytta över skärmen.

    Hitta Y-POS-kontrollen. Det här låter dig flytta spåret upp eller ner på skärmen. Justera spåret så att det löper horisontellt över mitten av skärmen.

    Hitta nu INTENSITY och FOCUS-kontrollerna. Dessa kommer att låta dig styra hur ljust spåret är och huruvida det är skarpt eller suddigt.

    TIME /DIV kontrollerar grafens horisontella skala. När du ändrar inställningen till ett mindre antal kommer spåret att flyttas över skärmen snabbare.

    VOLTS /DIV-kontrollen bestämmer grafens vertikala skala. Ställ in kontrollen till var du kan se hela vertikal rörelse på skärmen.
