Ett loggdiagram, formellt känt som en semi-logaritmisk graf, är ett diagram som använder en linjär skala på en axel och en logaritmisk skala på den andra axeln. Det är användbart i vetenskap för att kartlägga datapunkter i två variabler där en av variablerna har ett mycket större antal värden än den andra variabeln. Genom att kartlägga data på detta sätt kan vi ofta observera relationer i data som inte skulle vara så uppenbara om båda variablerna var linjärt ritade.

Definiera en logaritm. För ekvationen x = b ^ y skulle vi säga att y är logaritmen för x till basen b. Därför om x = b ^ y, då y = logb (x).

Upprätta linjära och logaritmiska skalor. Markeringarna i linjär skala visar enskilda enheter och är märkta 1, 2, 3, 4 och så vidare. Markeringarna på en logaritmisk skala visar logaritmens bas. En logaritmisk skala med en bas av 10 skulle till exempel vara märkt 10, 100, 1000 osv.
Sciencing Video Vault
Skapa den (nästan) perfekta konsolen: Här är hur
Skapa (nästan) perfekt konsol: Här är hur

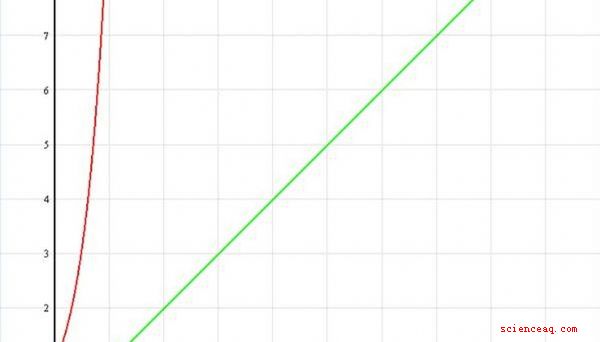

Kartfunktioner på en linjär graf. Både x- och y-skalorna mäter samma enheter. I illustrationen är y = f (x) i grön därför en rak linje med en lutning på 1. Y = log10 (x) i blå skär x-axeln vid x = 1 och har en positiv lutning som närmar sig 0. y = 10 ^ x i rött skär y-axeln vid y = 1 och har en positiv lutning som närmar sig oändligheten.
