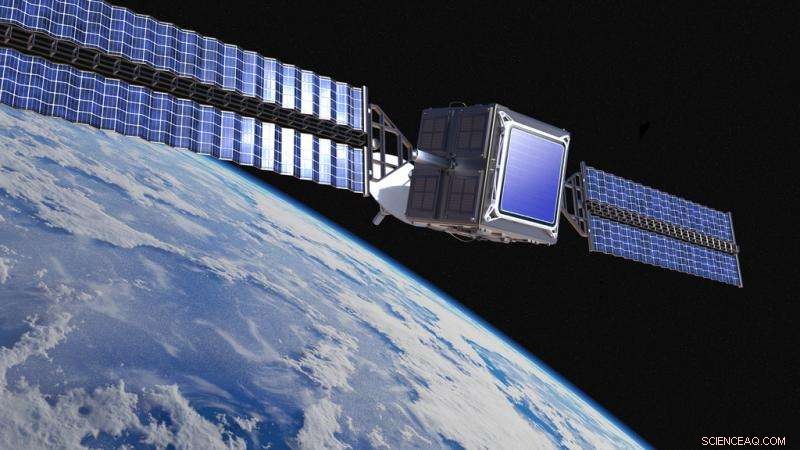

Denna konceptvy visar hur ett SPIDER -instrument kan användas i omloppsbana på ett rymdfarkoster som utför flera uppdrag. För närvarande, storleken på optiska nyttolaster gör rymdfarkoster med dubbla laster svåra och kostsamma. Ett platt instrument som SPIDER kan förändra allt detta. Upphovsman:Lockheed Martin
Lockheed Martin avslöjade idag de första bilderna från en experimentell, ultratunna optiska instrument, visar att det kan vara möjligt att krympa rymdteleskop till en skiva av storleken på dagens system samtidigt som likvärdig upplösning bibehålls.
Väger 90 procent mindre än ett typiskt teleskop, Segmented Planar Imaging Detector for Electro-Optical Reconnaissance (SPIDER) öppnar en väg för extremt lätta optiska instrument, möjliggör mer värd nyttolaster eller mindre rymdfarkoster. Mer allmänt, sensortekniken har applikationer för flygplan och andra fordon - var som helst som beror på små optiska sensorer. Framtiden skulle kunna se UAV:er med avbildare placerade platta under sina vingar, och bilar kan ha bildsensorer som spolar mot grillarna.
SPIDER -projektet har rötter i forskning som finansieras av Defense Advanced Research Projects Agency (DARPA). Lockheed Martin slutförde självständigt denna forskningsfas vid sitt Advanced Technology Center (ATC).
"Detta är generation efter nästa kapacitet vi bygger från grunden, "sa Scott Fouse, ATC:s vice ordförande. "Vårt mål är att replikera samma prestanda som ett rymdteleskop i ett instrument som är ungefär en tum tjockt. Det har aldrig gjorts tidigare. Vi är på väg att göra rymdavbildning till en låg kostnadskapacitet så att våra kunder kan se mer , utforska mer och lära dig mer. "

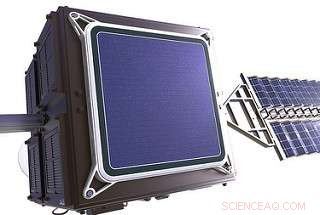

Denna närbildskonceptvy visar hur ett SPIDER-instrument kan vara värd på en rymdfarkost som utför flera uppdrag. För närvarande, storleken på optiska nyttolaster gör rymdfarkoster med dubbla laster svåra och kostsamma. Ett platt instrument som SPIDER kan förändra allt detta. Upphovsman:Lockheed Martin
Systemet använder små linser för att mata optisk data uppdelad och rekombinerad i en fotonisk integrerad krets (PIC), som ursprungligen utformades för telekommunikation vid University of California, Davis. Använda dessa marker på ett annat sätt, Lockheed Martin-forskare frigjorde ny potential för ultratunna teleskop med en teknik som kallas interferometrisk avbildning.
Testerna involverade en PIC anpassad till en serie med 30 linser, var och en mindre än en millimeter tvärs över. Ett optiskt system simulerade avståndet från rymden till marken, där scener belystes och roterades. Den första bilden inkluderade ett standardstångstestmönster, och den andra bilden visade ovanifrån av en komplex järnvägsgård.
Linserna och PIC består av en del av ett komplett instrument som ska monteras i nästa projektfas. Teamet planerar att öka upplösningen och synfältet i framtida faser.
De första resultaten från detta projekt presenterades idag på Pacific Rim Conference on Lasers and Electro-Optics (CLEO-Pacific Rim) i Singapore.

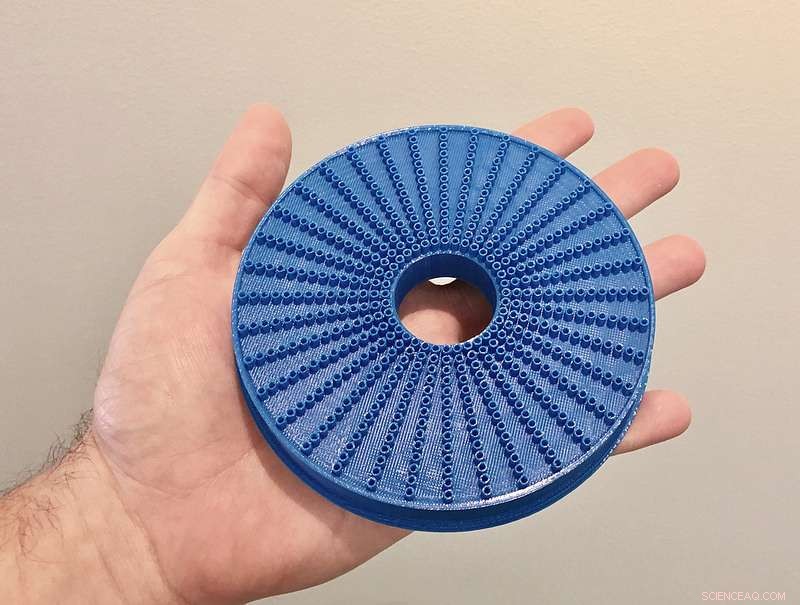

En närbild av nästa fas-koncept för SPIDER, som skulle anpassa rader med små linser och dess fotoniska integrerade kretsar runt ett cirkulärt instrument, behåller fortfarande en storlek runt en tum tjock. Upphovsman:Lockheed Martin

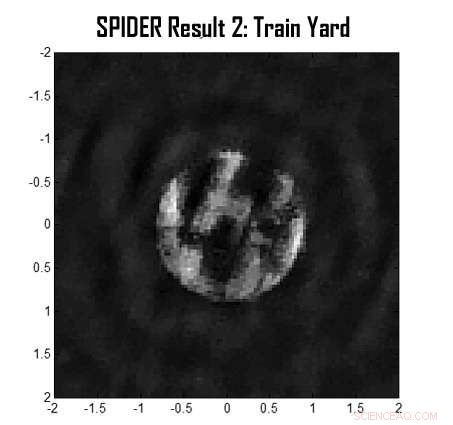

SPIDER:s andra test använde en komplex vy ovanifrån av en järnvägsgård, resultatet visas här (i millimeter). Teamet fortsätter att öka systemets upplösning från dessa första, baslinje bilder. Upphovsman:Lockheed Martin

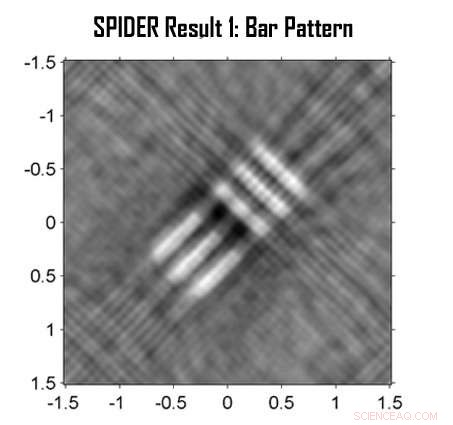

SPIDER:s första test använde ett standardstångsmönster som används för att testa optiska instrument, resultatet visas här (i millimeter). Teamet fortsätter att öka systemets upplösning från dessa första, baslinje bilder. Upphovsman:Lockheed Martin
