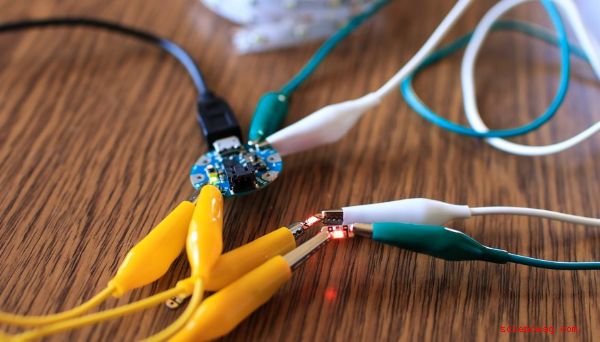

En alligatorklämma är en liten, fjäderbelastad metallklämma som kan användas för att göra tillfälliga anslutningar mellan två ledningar eller mellan en tråd och anodens eller katoden på en enhet. Klämman har ena änden där en tråd skruvas på plats medan den andra änden kan klippas eller lossas efter behov.
Använd trådavskärmaren för att remsa bort en tum eller så av plastbeläggning i slutet av den tråd som du vill fästa på alligatorklämman. Gör detta genom att klämma ihop trådstrimlarna runt tråden som är tillräckligt hårt för att skära igenom beläggningen och sedan dra bort den. det kommer att glida lätt från tråden.
Trä den exponerade änden av tråden genom det cirkulära hålet på baksidan av klämman.
Skruva loss den lilla skruven några varv och slinga den exponerade änden av tråden runt skruven innan du dra åt skruven för att hålla den på plats. Om klämman inte har en skruv kan det vara så att det krävs krympning för att fästas på tråden. Klippet har två små metallvingar som sticker ut från sidorna. Placera den exponerade änden av tråden mellan platt på klämman mellan dem och använd tång för att pressa vingarna över tråden för att hålla den fast. Om ingen av sakerna helt enkelt slingar tråden så tätt som möjligt runt änden av klämman och pressar den platt med tången.
Upprätta en permanent anslutning med lödkolv och löd. När tråden är på plats trycker du den heta lödkolven försiktigt mot änden av lödvalsrullen och gör en liten klump smält löd på slutet av lödkolven. Torka av detta över alligator /trådanslutningen och låt svalna.
Öppna käftarna på alligatorklämman genom att klämma fast på baksidan av klämman och placera klippet på det du försöker ansluta.
Varningar
Var försiktig när du arbetar med elektrisk utrustning: se till att strömmen är avstängd innan du börjar arbeta med kretsar.
Var försiktig med att använda lödkolvar när de blir väldigt heta.
