"Nitar" i nanoskala ger grafenkvaliteter som kan påskynda underverkets antagande i produkter som flexibel, transparent elektronik, enligt forskare vid Rice University.

Rice lab av kemisten James Tour rapporterade skapandet av "nitgrafen, "tvådimensionellt kol som innehåller kolnanorör för styrka och kolsfärer som omsluter järnanopartiklar, som förbättrar både materialets bärbarhet och dess elektroniska egenskaper.

Materialet är föremål för en uppsats i tidskriften American Chemical Society ACS Nano .

Tills nu, forskare har varit tvungna att överföra grafen som odlats via kemisk ångavsättning med ett polymerskikt för att förhindra att den skrynklas eller rippas. Men polymeren tenderade att lämna föroreningar bakom sig och försämra grafens förmåga att bära en ström.

"Nitgrafen visade sig vara tillräckligt hård för att eliminera det mellanliggande polymersteget, "Tour sa." Också, nitar gör gränssnittet med elektroder mycket bättre jämfört med normalt grafen -gränssnitt, eftersom korsningarna är mer elektriskt effektiva.

"Till sist, nanorören ger grafen en generellt högre konduktivitet. Så om du vill använda grafen i elektroniska enheter, detta är ett överlägset överlägset material, " han sa.

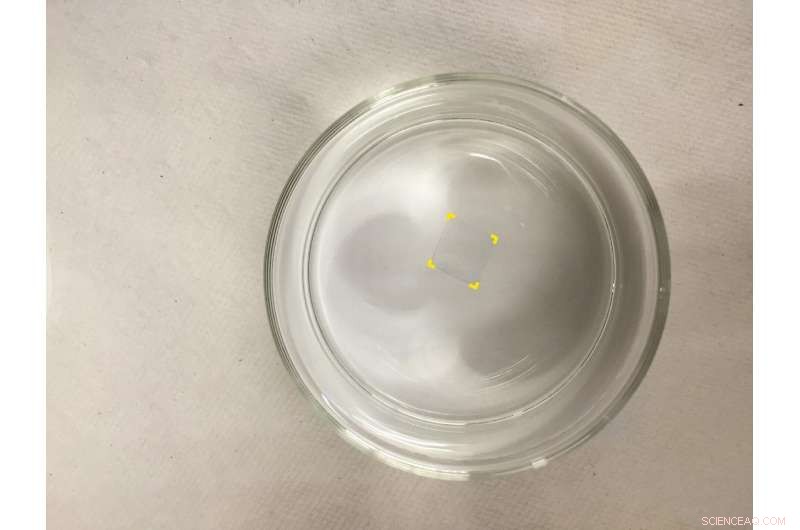

Tester visade att niten grafen behöll styrkan hos Tour labs armeringsgrafen (som innehåller förstärkning av nanorör) samt armeringsjärnets förmåga att flyta på vatten. Men nitar förbättrade också materialets förmåga att överföra ström mellan elektroder och grafen, även när den är böjd, rapporterade forskarna.

Nitar är lager av kol som lindas runt en 30-nanometer järnkärna, kallad "nano-lök" av labbet. Strukturerna odlas på plats i CVD -ugnen efter spridning av nanorör och deponering av grafen. Ett sista steg svetsar ihop alla element, Tour sa.

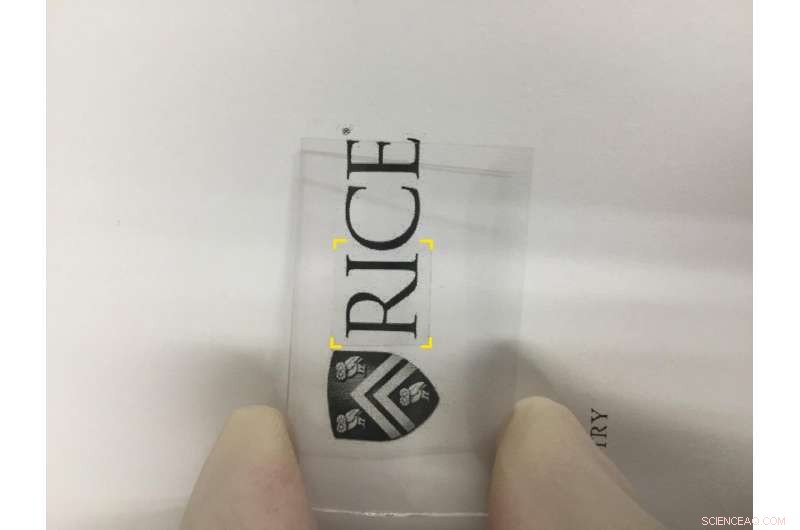

Niten grafen är tillräckligt transparent för flexibel och transparent elektronik, han sa, och den förenklade processen bör vara skalbar.
