Forskare med NASA/Caltechs Advanced Rapid Imaging and Analysis-projekt (ARIA) använde nya satellitdata för att producera en karta över markdeformation på semesterortsön Lombok, Indonesien, efter en dödlig jordbävning med magnituden 6,9 den 5 augusti.

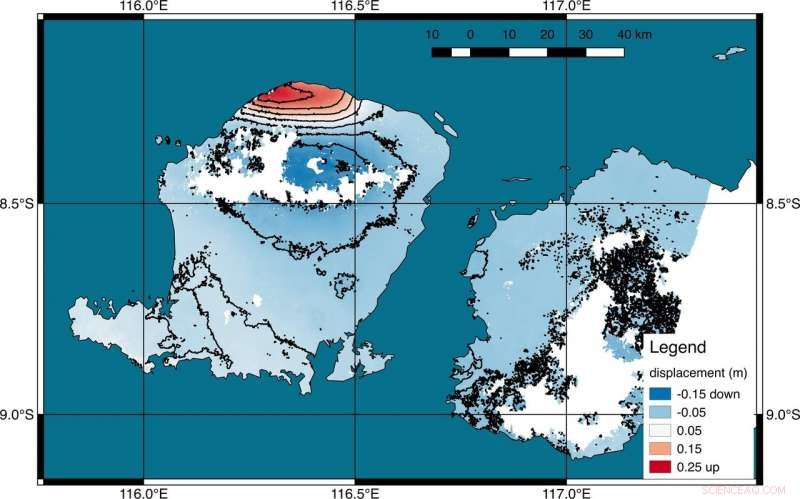

Kartan med falska färger visar mängden permanent ytrörelse som inträffade, nästan helt på grund av skalvet, under en 6-dagarsperiod mellan satellitbilder tagna den 30 juli och 5 augusti.

Från mönstret av deformation på kartan, Forskare har fastställt att jordbävningsförkastningen var på en förkastning under den nordvästra delen av Lombok Island, och det orsakade så mycket som 10 tum (25 centimeter) av höjning av markytan. Vita områden i bilden är platser där radarmätningen inte var möjlig, till stor del på grund av täta skogar mitt på öarna.

Genom dessa kartor, NASA och dess partners bidrar med viktiga observationer och expertis som kan hjälpa till med svar på jordbävningar och andra naturliga eller mänskligt producerade faror.

Deformationskartan är framställd från automatisk interferometrisk bearbetning av syntetisk aperturradar (SAR) data från Europeiska unionens Copernicus Sentinel-1A och -1B satelliter med hjälp av JPL-Caltech ARIA datasystem. European Space Agency driver satelliterna Sentinel-1A och -1B.
